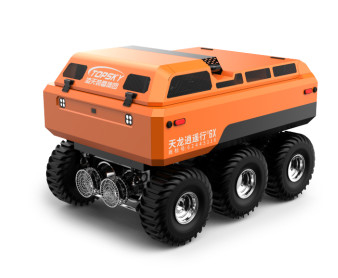

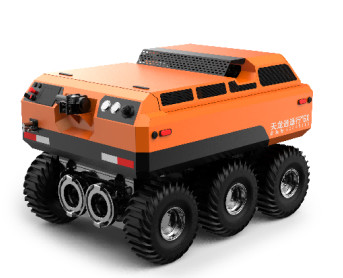

Etkili drenaj ve yıkım için gelişmiş RXR-Q200L Entegre Robot

3.1 Tümüyle Robot

1. Gizli hidrolik çıkış arayüzü
2. Sürüş biçimi: Hidrolik sürüş
3. Amfibi vakum lastikleri kullanıyor.
4. Uzaktan kumanda edilebilir. Uzak kumanda yakıt tankı sıvı seviyesi uyarısı ile donatılmıştır.
5. Uzak kontrollü kaldırma su alımı, düşük su yüzey sel drenajı için kullanılabilir.
6. Maksimum drenaj hacmi: ≥207.3L/s
7. Toplam boyutlar: ≤ uzunluk 2150 * genişlik 1430 * yükseklik 1330mm
8. Toplam ağırlık: ≤795.9kg
9. Çekim gücü: ≥4900N
10. Yük taşıma kapasitesi: ≥350kg
11. Yolculuk hızı: ≥5km/h
12. Şasi şekli: 6 X 6 sürüş modu, hidrolik vakum - lastik şasi
13. Motor gücü: ≥40hp
14. En az zemin açıklığı: ≥155mm
15. Engelleme - geçiş yüksekliği: ≥307mm
16. Çukur - geçiş genişliği: ≥653 mm
17. Seyahat hızı: 0 - 5Km/h, adımsız hız değişikliği;
18. Çıkış açısı: ≥35°
19. Yan - eğim açısı: ≥32°
20. Dönüş yarıçapı: 1200 mm
21. Uzaktan kumanda mesafesi: ≥1031m
22. Asansör yüksekliği: ≥7m
23. Su alma derinliği: ≤157mm
24. Yakıt tankı dolu robotun sürekli çalışma süresi: ≥8 saat
25. Su kalitesi gereksinimleri:
26. Filtre ekranını değiştirerek, en fazla 25 mm'lik bir katı parçacık çapı olan kirlilik içeren sıvıyı emiyor ve boşaltabilir.En fazla 3 mm'lik bir katı parçacık çapına sahip kirlilik içeren sıvıyı emiyor ve boşaltabilir..
27. Akış hızı gereksinimleri: 0 metre emme derinliği koşulunda, drenaj hacmi 200L/s'den fazladır; maksimum drenaj mesafesi 500m'dir.
28. Boru çapı: DN200mm çift su girişleri ile donatılmıştır; DN200mm çift su çıkışları

3.2 Robotun yüksek akışlı pompaları (2 adet, her biri aşağıdaki parametrelerle)

1. Ağırlık: 27kg
2. Çalışma basıncı: 13.8Mpa
3. Giriş hidrolik akış hızı: 30 - 40L/min
4. Çöplük hacmi: 360 m3/h
5. Çap: DN200
6. Petrol borusu bağlantısı: 3/4 inç düz yüzlü hızlı bağlantı.

3.3 Robotun hidrolik sistemi

1. Motor: Güç 40HP @ 3600rpm, hacmi 993cc
2. Ana pompa: Depolama 11.5ml + 11.5ml; 250bar + 250bar nominal basınç, 4000 rpm nominal hız
3. Sistem basıncı: 140 bar
4. Sistem ve kontrol modu: Elektrikli kontrol-kapalı valf + elektrikli kontrol orantılı valf ile kontrol edilen yarı kapalı kuantitatif hidrolik sistem
5. Seyahat sürücüsü: 6 sürücü sayısı; nominal sıfırlama 475mL/s, sürekli hız 160r/min, sürekli maksimum tork 1085NM, nominal çalışma basıncı 175bar; maksimum giriş akışı 75L/min;

3.4 Robotu duyan ses - video algılama (ihtiyaç duyulmaz)

1. Kamera sayısı ve yapılandırması: Video sistemi vücutta sabit 4 yüksek çözünürlüklü kızılötesi kameradan oluşur.
2. Kamera aydınlatması: Vücutta bulunan kameralar, dinamik anti - sarsılma ile 0.001LUX'ın düşük aydınlatmasında net görüntüler sağlayabilir.Kameralar, sıfır aydınlatma koşullarında yeryüzündeki durumu etkili ve net bir şekilde toplayabilmeli ve operasyon terminalinin LCD ekranında görüntüleyebilmelidir..
3. Kamera piksel: milyon - yüksek çözünürlüklü görüntü, çözünürlük 1080P, geniş açı 60°
4. Kamera koruma seviyesi: IP68

3.5 Uzaktan kumanda terminalinin yapılandırma parametreleri

1. Çalışma sıcaklığı: - 20~70°C
2. Kabuk malzemesi: Yüksek dayanıklı mühendislik plastiği
3. Vücut boyutu: 260mm * 160mm * 100mm
4. Koruma seviyesi: IP69, düşme, basınç, su geçirmez
5. Çalışma süresi: ≥8 saat
6. Hareket kontrolü fonksiyonu: Tek eksenli 2 endüstriyel joystick aracılığıyla robot ileri, geri, sol ve sağa dönmek için esnek bir şekilde çalıştırılabilir.
7. Yardımcı araç: El kontrol cihazı için omuz kemeri
8. Bordo kontrolörü: Aracın gövde ucuna bir endüstriyel bilgisayar yerleştirilmiştir. Su pompalama, çekiş ve aydınlatma gibi işlemleri yönetebilir.ve ayrıca yağ basıncı gibi hata bilgileri sorgulayabilir, sıvı seviyesi ve pil seviyesi.
9. Kablolu uzaktan kumanda: Mobil robot için güçlü manyetik bir ortamda kablosuz sinyallere müdahale edildiğinde acil durum için kablolu bir uzaktan kumanda ile donatılmıştır.

3.6 İnternet Fonksiyonu (ihtiyaç duyulmaz)

1. GPS fonksiyonu: GPS konumlandırma ve yörüngesi sorgulanabilir.
2. Acil Yangınla Mücadele Ekipmanları Bulut Yönetim Platformu Sistemi (ihtiyaç duyulmaz):
   • Ekipman, uzaktan izleme için ekipman bulutu yönetim platformuna bağlanabilir:Ekipman bulutu yönetim platformu ekipman bilgilerini uzaktan izleyebilir,Gaz ve video bilgileri, istatistiksel analiz yapmak, otomatik olarak ekipmanların geçerlilik süresini doğrulamak, otomatik olarak son kullanma süresi dolmuş ekipman bilgileri istatistiklerini hatırlatmak,Ve ekipmanların zamanında olmasını sağlamak için kapsamlı bir yönetim ve uygulama yürütmek.
   • Ekipman görselleştirme için ekipman bulut yönetimi platformuna bağlanabilir: Büyük bir ekranda ekipman görselleştirme, grafik analizi,Veriler - dalgalanma grafiği gösterimi, veri kaydırma ekranı, kapsamlı bir görüntüleme alanı, ekipman kullanımı oranı istatistikleri.Birden fazla grafik göster, çeşitli ürünlerin ortak sergisini tamamlar ve özel ihtiyaçları karşılar.
   • Ekipman bulut yönetimi platformu, ekipmanın tek tıklama uzak firmware yükseltmesini destekler.
   • Ekipman, görüntü için ekipman bulut yönetimi platformunun PC ve APP uçlarına bağlanabilir ve veriler otomatik olarak gerçek zamanlı olarak senkronize edilir.
   • Ekipmanlar ekipman bulut yönetimi platformuna bağlanabilir: Bir akıllı telefon, tablet veya diğer terminaller aracılığıyla, isim, tarih, irtibat kişi, model,ParametrelerEkipmanın kategorisi, birimi ve resmi sorulabilir. ve çeşitli verilerin istatistikleri, örneğin kullanım sayısı, çıkış sayısı, ödünç alınma sayısı, onarım sayısı,ve hurdalanmış sayısını gerçekleştirebilir, ve ekipman gerçek zamanlı olarak istatistiksel olarak çevrimiçi olarak analiz edilebilir.
   • Ekipman bulut yönetimi platformu aracılığıyla, işlemler ve ekleme, değişiklik, silme, ödünç alma, çıkarma, kayıt, hata, onarım,ve ekipmanların hurdalanması yapılabilir..
3. Ekipman bulut yönetimi platformu aracılığıyla, terminal, farklı seviyelerde birimlerin ekipman kullanım durumunu sorgulayabilir ve birden fazla seviyede, bölgede,ve eyaletlerEkipmanın dinamik dağıtımı ve izlenmesi gerçek zamanlı olarak gerçekleştirilebilir.

3.7 Kapsamlı Su Kurtarma İzleme Cihazı (ihtiyaç duyulmaz)

1. Video iletimi: İki yönlü sesli arama, 2.4GHz kablosuz çipli Wi-Fi bağlantısı, mobil APP, 1080P ultra net görüntü kalitesi, anlık kayıt, yedekleme depolaması
2. Interkom ve ses güçlendirme: İki yönlü arama fonksiyonu, arama mesafesi ≥3000 metre
3. Ses güçlendirme fonksiyonu: Ses güçlendirme mesafesi ≥500 metre
4. Ağ iletimi: GPS + Beidou + WIFI + LBS konumlandırma; konumlandırma doğruluğu hatası ≤3 metre
5. Işıklama sistemi: Işık kaynağı kaybı yok, geniş radyasyon alanı, iyi yol katmanı hissi, düşük güç tüketimi
6. Hacim: 175x132x60 mm
7. Ağırlık: 1.27 kg
8. Çalışma süresi: 8 saat

3.8 Elektrikli Büyük çaplı hortum silindirli araç
