Ürün Yapısı

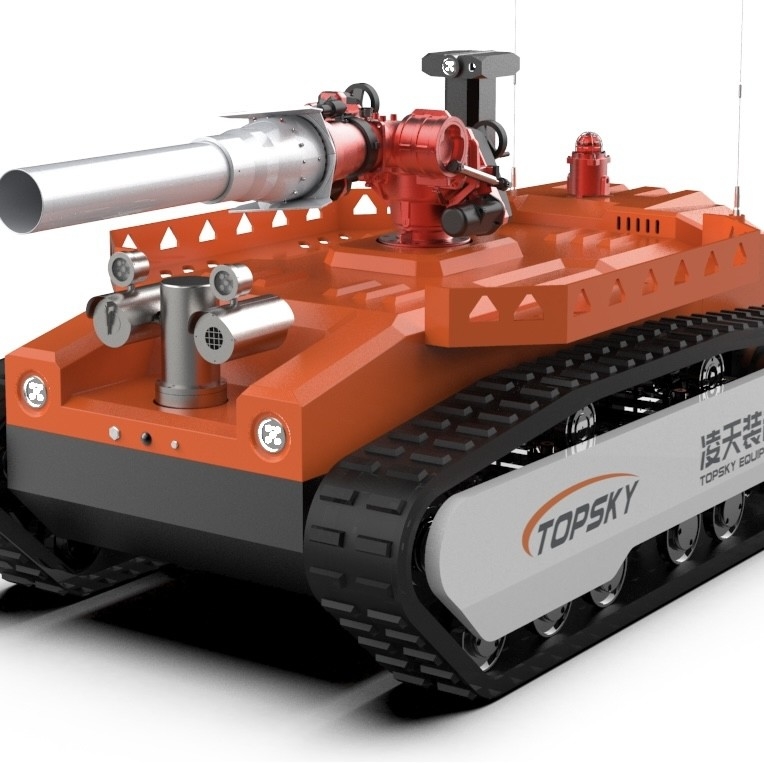

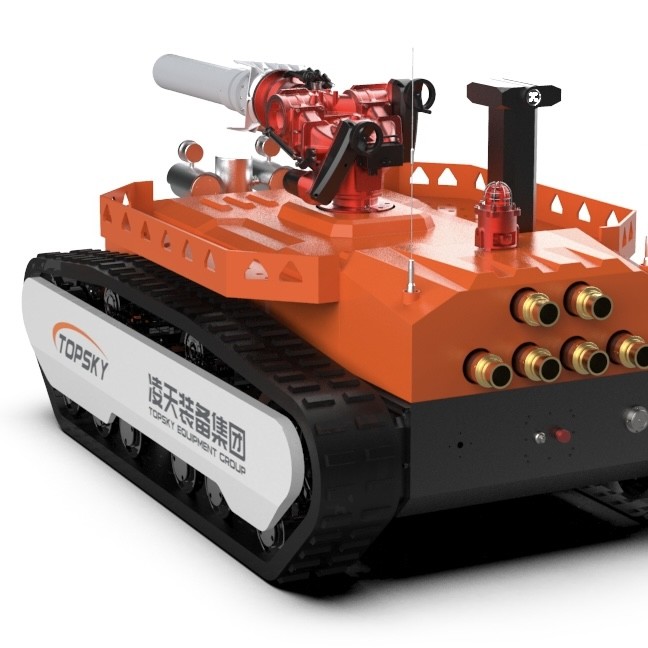

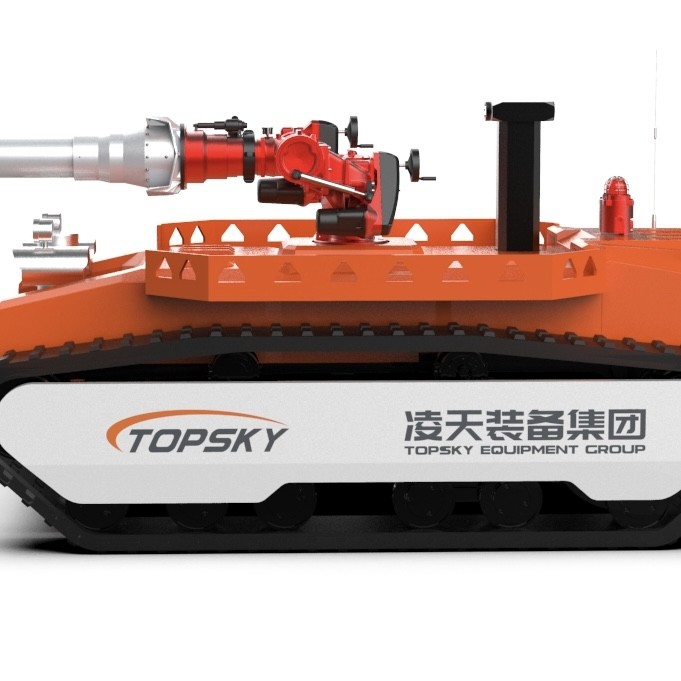

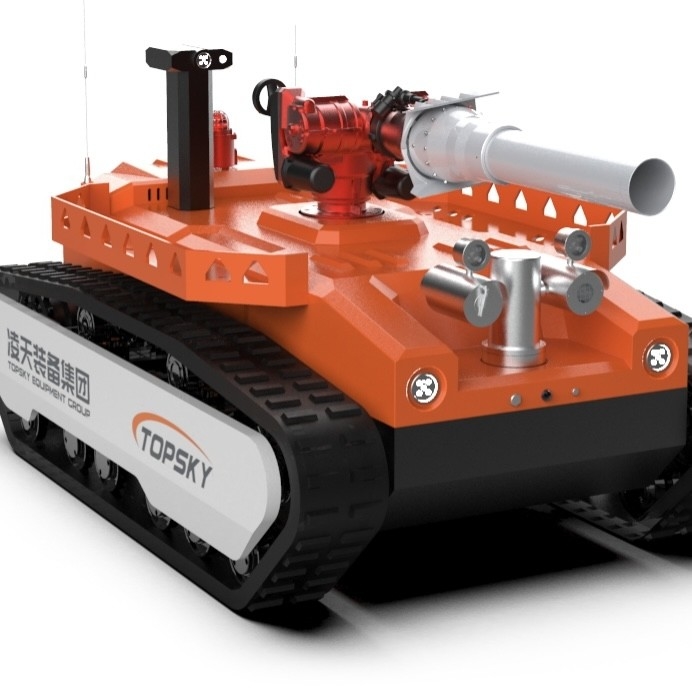

Ürün Genel Görünümü

1Ana fonksiyonlar: Sürünen patlama geçirmez robot şasi, güç kaynağı olarak lityum pil güç kaynağı kullanır ve uzaktan kontrol etmek için kablosuz uzaktan kumanda kullanır.Çeşitli şekillerde taşınabilir, ve in-situ rotasyon tasarımı operasyonu daha esnek hale getirebilir.

2.Kullanım senaryosu: Patlama geçirmez makine çeşitli büyük ölçekli petrokimyasal işletmelerde, tünellerde, metrolarda ve diğer artan petrol gazlarında, toksik gaz sızıntısı ve patlama, tünel,Metro çöküşü ve diğer felaketler ve gizli tehlikeler.

Uygulama Alanı

• Büyük ölçekli petrokimya işletmeleri, tünel ve metro yangınları kurtarma
• Tehlikeli kimyasal yangın veya duman yangını yerinde kurtarma
• Petrol, gaz, toksik gaz sızıntısı ve patlaması, tünel, metro çöküşü vb.

Özellikleri

1. Güçlü yangın söndürme yeteneği

2. Büyük akışlı ördek bıçağı su topunun tasarımı, çeşitli su püskürtme biçimlerini değiştirebilir ve püskürtme akış hızı ayarlanabilir ve ateşleme aralığı yüksektir,Büyük alan yerlerinde yangın söndürme işini karşılayabilen

3Yüksek koruma seviyesi

4Genel koruma seviyesi IP67

5Şasi koruma derecesi IP68

6Zehirli ve zararlı gazların tespit edilmesi için birçok tür vardır.

7. 8 gaz ve 2 çevresel parametreye ulaşın

8Güçlü bir güç.

9. Hortumları sürükleme yeteneği güçlü, aynı anda 6 80 hortum sürükleyebilir

10Çok fonksiyonel kullanım

11. Yangın söndürme, keşif, nakliye, özellikle kurtarma ekipmanları ve hortum ekipmanları gibi malzemeler (örneğin: hortumlar, gaz maskeleri,Pozitif basınçlı hava solunum cihazları, yangın geçirmez kıyafetler, yıkım aletleri ve diğer ekipmanlar)

12. Robot ağ bulut platformu erişim

Robotun konumu, gücü, ses, video, gaz ortamı algılama bilgileri ve diğer gerçek zamanlı durum bilgileri 4G/5G ağı üzerinden bulutlara iletilebilir.ve arka planda PC ve mobil terminallerde görüntülenebilir

Teknik parametreler

4.1 Robot makinesi:

1Adı: Patlama geçirmez yangın söndürme keşif robotu

2Model: RXR-MC200BD

3Temel işlevler: yangın söndürme, ses ve video keşfi, toksik ve zararlı gazların keşfi ve felaket bölgelerindeki çevre keşfi;

4. Yangın endüstrisi standardını uygulamak: GA 892.1-2010 Yangın Söndürme Robotu 1. Bölüm Genel Teknik Koşullar

5. patlama geçirmezlik standartlarını uygulamak: GB3836.1 2010 "Patlayıcı Atmosferler Bölüm 1: Ekipmanlara Genel Gereksinimler I", GB3836. 1-2010 Patlayıcı Atmosferler Bölüm 2:Alev geçirmez kabuklarla korunan ekipman, CB3836. 4 2010 Patlayıcı Atmosferler için Ulusal Standart Bölüm 4: İçsel Güvenli Koruyucu Ekipmanlar

6Patlama geçirmez tip: robot makinesi Exd [ib] II. B T4 Gb

7Koruma seviyesi: Robot vücudunun IP68 koruma seviyesi, Robot vücudunun IP67 koruma seviyesi

8Güç: Lityum pil, 100Ah

9Boyutu: uzunluğu 2772mm × genişliği 1695mm × yüksekliği 1540mm

10- Direksiyon çapı: yerinde döndür

11Ağırlık: 3190kg

12Çekim: 22.3kN

13Maksimum akış hızı: 200L/s (150L/s~200L/s akış ayarlama)

14Lineer maksimum hız: ≥1.43m/s, uzaktan kumanda aşamalı hız değişimi

15Düz sapma: ≤0.44%

16tırmanma yeteneği: 83.9% (veya 40°)

17Engelleme yüksekliği: 380 mm

18Rulo istikrar açısı: ≥40 derece

19- Yükleme derinliği: 600mm (normal basınç altında 1 saat su yok)

20Sürekli yürüme süresi: 3 saat

21Güvenilirlik çalışma süresi: 16 saat sürekli kararlılık ve güvenilirlik testi

22Uzaktan kumanda mesafesi: 1000m.

23Video iletim mesafesi: 1000m.

24. Yükleme kapasitesi: kendi kargo çerçevesine sahip, yardım malzemelerini taşıyabilir (örneğin: hortumlar, gaz maskeleri, pozitif basınçlı hava solunum cihazları, yangın geçirmez kıyafetler,yıkım aletleri ve diğer ekipmanlar) felaket yerine; Bir kurtarma aracını kurtarma sahnesine çekebilir; Engeller vb. bir çekiş halkası ile çekilebilir.

25 Panoramik izleme fonksiyonu: Robot vücudunun 360 derecelik görüntüsü uzaktan görüntülenebilir

26Durum görüntüleme fonksiyonu: gerçek zamanlı olarak robot pitch açısını, yuvarlanma açısını, azimut açısını tespit etmek, operatörün robot durumunu kontrol etmeye çalışması için uygundur.uzaktan kumanda terminalinin değerine geri, doğru komut işleminin bir sonraki adımı yapmak için

27. Otonom engellerden kaçınma fonksiyonu: Önündeki 2 metre içinde engellerle karşılaştığınızda, hız yarıya düşecek ve 1 metre içinde engellerle karşılaştığınızda,Otomatik olarak ilerlemeyi durduracak.

28 Otomatik püskürtme soğutma fonksiyonu: üç katmanlı su perdesi ile kendi kendine püskürtme soğutma tasarımı, robot vücudunun püskürtme soğutması, tüm robotu su perdesinin kapsamını oluşturur,ve bataryayı, motor, kontrol sistemi ve robotun kilit bileşenleri yüksek sıcaklıkta normal şekilde çalışabilir. Alarm sıcaklığı kullanıcı tarafından ayarlanabilir.

29.Otomatik güç üretimi ve geri çekilme otomatik bastırma fonksiyonu: Robotun ana motoru, su püskürtmesinde söndürülen güç üretimi frenlemeyi benimser.

30. Robot sürünücüsü (ifadesi): Yangın söndürme robotu için sürünücüsü alev geriletici, statik karşıtı,Yüksek sıcaklığa dayanıklı kauçuk (bu parametreler Ulusal Kömür Madenleri Patlama Dayanıklı Güvenlik Ürünleri Kalite Denetim ve Denetim Merkezi'nin test raporuna uygun); rayın iç kısmı metal bir iskelet; rayın raydan çıkışa karşı koruma tasarımı vardır;

31. Su geçirmez kemer düğümleme fonksiyonu (ifadesi): Çift evrensel yapı aracılığıyla, su hortumunun düğümlenmesini önlemek için 360 derece dönebilir

32. Hortumun otomatik dökülmesi (iletileri): uzaktan kumanda işlevi, robotun görevi tamamladıktan sonra hafifçe geri dönebilmesini sağlamak için hortumun otomatik dökülmesini gerçekleştirir

33Kontrol terminalı: Üç kanatlı kutu tipi uzaktan kumanda terminalı.

4.2 Robot yangın söndürme sistemi:

1Ateş topları: ithalat ateş topları

2Yangın söndürme maddesi türü: su veya köpük

3Malzeme: Silah gövdesi - paslanmaz çelik, silah başlığı - alüminyum alaşım sert oksidasyon

4Çalışma basıncı ((Mpa):1.18 ((Mpa)

5püskürtme yöntemi: ördek bıçağı düzleştirilmiş su püskürtmesi, sabit akım, düşük büyütme köpüğü

6Su/ köpük akışı: 200L/s (150L/s~200L/s akış ayarlaması)

7Aralık (m): ≥128m (su); ≥125m ( köpük)

8Dönüş açısı: yatay -90°~90°, dikey -10°~69°

9Maksimum püskürtme açısı: 45 metre genişliğinde süper büyük bir alanı kaplayan düz püskürtülebilir

10Köpükli top tüpü: Köpüklü boru değiştirilebilir ve değiştirme yöntemi hızlı bağlanmak için filizlenir ve yangın su topu su, köpük ve karışık sıvı püskürtebilir,Böylece bir top birden fazla amaç için kullanılabilir., ve DC ve ördek bıçağı düzleştirme modları arasında geçiş yaparken köpük silindirinin sökülmesine gerek yoktur.

4.3 Robot İzleme Sistemi:

Gaz sayaçları, çevre izleme modülleri, kızılötesi kameralar, 360° görünür ışık devriyesi ve kızılötesi ısı görüntüleme sistemleri, alıcılar ve diğer gemideki ekipmanları yapılandırarak,Kaza yerinde zehirli ve zararlı gazların uzaktan keşifini yapabilir., felaket bölgesindeki çevresel koşullar, video ve ses;Patlama geçirmez kaldırma platformu, toksik ve yanıcı gazların ölçümü ve analizini gerçekleştirmek için çevresel algılama sensörleri ve kameralarla donatılmıştır., ses ve video, ve sitede farklı yüksekliklerde çevre;

Gaz ve çevre algılama algılama modülü: kablosuz acil kurtarma hızlı dağıtım algılama sistemi ve CO2: 0-5%VOL algılayabilen sıcaklık ve nem algılayıcı ile donatılmıştır.

CH4: 0-100%VOL

CO: 0-1000ppm

H2S: 0-100 ppm

CL2: 0-1000 ppm

NH3: 0-100 ppm

O2: 0-30% O2

H2: 0-1000 ppm

Sıcaklık aralığı: -25°C - 60°C

Nem aralığı: 0% RH ila 90% RH

Kızılötesi sıcaklık ölçüm fonksiyonu:Aracın içi ve dışı, aracın gövdesinin iç sıcaklığını ve yerinde sıcaklığı (-50-350°C) izlemek için kızılötesi sıcaklık ölçüm sensörleri ile donatılmıştır.
