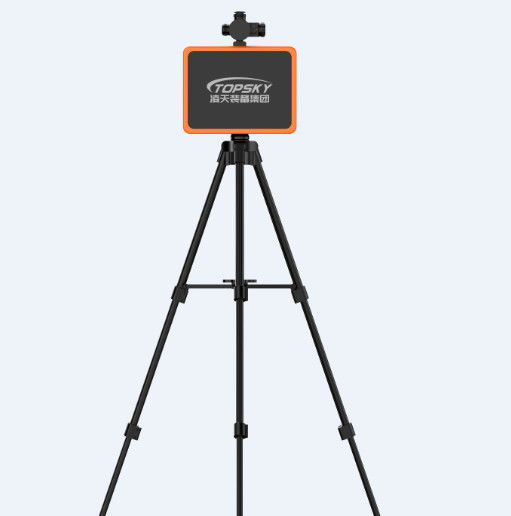

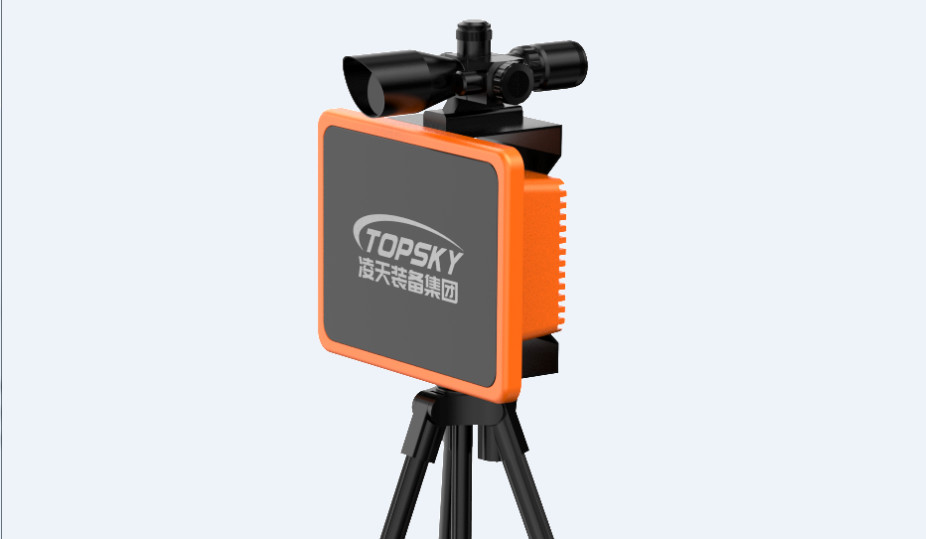

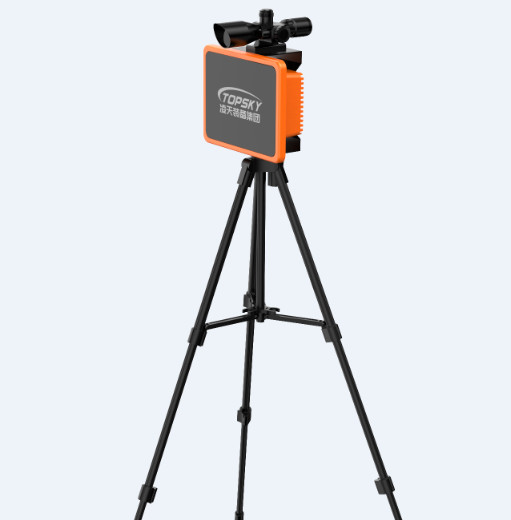

PSR-400L Bina Deformasyon Yer değiştirme İzleme Radarı

PSR-400L bina deformasyonu yer değiştirme izleme radarı, uzaktan algılama ve faz müdahalesi teknolojisine dayalıdır ve yer değiştirmeyi uzaktan ve temassız olarak ölçebilir.bükülme, ve yüksek katlı binaların doğal sıklığı, hızlı mobil dağıtım, milimetre altındaki deformasyon izleme doğruluğunun avantajlarıyla, etki gibi göstergelerin sürekli izlenmesi,temassız, duman, toz ve yangından etkilenmeyen, yüksek veri güncelleme hızı, tüm binayı izleme kabiliyeti ve çoklu makine işbirliği.Yağmur gibi iklim koşullarının etkisinde değildir., kar, sis ve gecenin geç saatleri gibi düşük ışık koşulları, olası bina çöküşünün veya ciddi yapı hasarının erken uyarılmasına ve gerçek zamanlı alarm vermesine yardımcı olur,Kurtarma personelinin güvenliğini etkili bir şekilde sağlamak

●Açık madenler, jeolojik toprak kaymaları/yerin çökmesi, acil kurtarma, su koruma barajları, kentsel çöküşler

● Metro taşımacılığı, büyük köprüler, yüksek binalar, rüzgar türbini kuleleri, demiryolu yamaçları

1. ★ Ultra uzun mesafe ve geniş menzilli algılama

400 metre uzaklıkta ve izleme doğruluğu mesafeye bağlı değildir.

2. ★ Ultra yüksek deformasyon izleme

0.1mm alt milimetre seviyesine kadar doğruluk, erken ince deformasyonların ince izlenmesi, daha hızlı ve daha doğru uyarı

3. ★ Ultra yüksek bükülme algısı

Ultra yüksek hassasiyet 0.05mm

4. ★ Tüm gün, tüm hava koşullarında, tamamen otomatik algılama

24 saat, 7 gün, 7 gün algılayabilir. Tam otomatik.

5. ★ Çoklu sinyal çıkışı

485 sinyal çıkışı, kullanıcılar kablosuz olarak 4G IoT modülleri aracılığıyla iletebilir, böylece kullanıcı bulut platformlarıyla bağlantı kurmak kolaylaşır

6. ★ Çoklu hedef eşzamanlı ölçüm

Bir cihaz aynı anda birden fazla hedefi eşzamanlı olarak ölçebilir.

4.1 Makine parametreleri:

• Ölçüm yöntemi: temassız ölçüm
• ★ En fazla izleme mesafesi: ≥ 400m
• ★ Deformasyon izleme doğruluğu: ≤ 0.1mm sub milimetre seviyesi
• Veri alma sıklığı: 10Hz/20Hz/50Hz/100Hz/200Hz, birden fazla seviyede ayarlanabilir
• İzleme aralığı: ≥ 30 °
• Elektrikli kontrol düzeni ayar açısı: ≥ ± 45 °
• Deflection tespit doğruluğu: ± 0.05mm
• İzleme koşulları: 24 saat, tamamen otomatik algılama
• Ölçüm noktalarının sayısı: ≤ 5
• Veri arayüzü: RS485 ve kablosuz iletim
• Kamera: 1 yüksek çözünürlüklü kamera
• Güç kaynağı gereksinimi: DC 12V
• Tüm makinenin güç tüketimi: ≤ 20W
• Koruma seviyesi: IP66;
• Çalışma sıcaklığı: -30 °C -60 °C;
• Ekipmanın ağırlığı: ≤ 5kg

4.2 Yazılım parametreleri:

• Yerel uç doğrudan veri edinimi ve deformasyon işlemini gerçekleştirir, radar yankı görüntülemesinin otomatik işlemini, müdahale işlemini ve küçük deformasyon tersini tamamlar
• Atomik saat düzeyi Beidou uydu navigasyon sistemi zamanlama fonksiyonu ile donatılmış, frekans doğruluğu ± 0.5ppb'den daha iyidir (24 saatlik ölçüm sonuçları)
• Radar sistemi, kamera ile radar sistemi arasında açık bağlantı hattı olmayan sahne izleme için entegre kamera.Video izleme fonksiyonu arayüzü radar sistemi kontrol sistemi arayüzü ile entegre edilmiştir, Radar sistemi kontrol sistemi arayüzü ile sahne görüntülerini yakalama için izin verir
• Çok noktalı hareket izleme fonksiyonu: Cihaz, hareket değişimlerini izlemek için üst bilgisayar yazılım arayüzünde birden fazla izleme noktasını aynı anda ayarlamayı destekler.
• İzleme sonucu görüntüleme fonksiyonu: Cihaz, üst bilgisayar yazılım arayüzünde gerçek zamanlı izleme sonuçlarının görüntülenmesini destekler.Ve üst bilgisayar yazılım arayüzünde her izleme noktasının dinamik eğri eğrileri gerçek zamanlı görüntüleme destek
• İzleme mesafe ayarlama fonksiyonu: Cihaz, üst bilgisayar yazılım arayüzünde yakın uç izleme mesafesini ve uzak uç mesafesini ayarlamayı destekler
• İzleme noktası yönetimi fonksiyonu: Cihaz üst bilgisayar yazılım arayüzünde izleme noktalarının eklenmesini, seçilmesini ve silinmesini destekler
• Alarm fonksiyonu: Ses ve ışık alarmı fonksiyonuna sahiptir.Aygıtın ses ve ışık alarm cihazı derhal bir alarm mesajı göndermelidir..
